MessageSujet: bloque arriere fendu a la fixation trois point chape pdf   Mar 26 Avr 2016 - 11:05

bonjour , panne  fiat 680

la commande prise de force a gauche cote siège reste au neutre donc pdf hs peut être une  clavette cassée ou autre pas trop d idée la dessus fendeuse modifier après cette panne( hydro du fiat) gros bruit et plus de pdf

panne beaucoup plus grave tous le bloque arrière est fendu donc

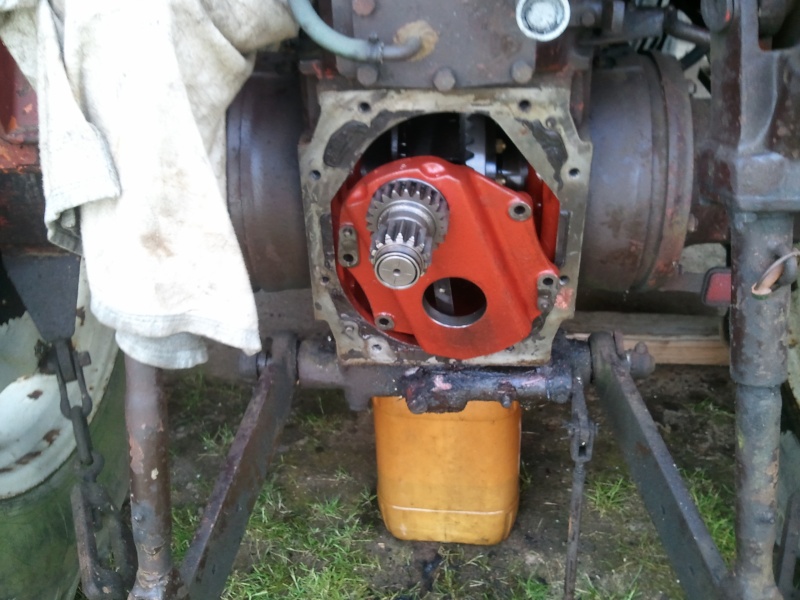

hier démontage du bloque arrière ou vient ce fixer le trois points et la chape d attelage et la sortie pdf , tous est dévissés m est il ne veut pas sortir s écarte de 3 ,4 cm l arbre du pdf bloque ( que faut il faire pour sortir cette pièces .
teste de soudure d une fissure sur le tracteur ( pas facile de nettoyer la pièce correctement huile et peinture la soudure accroche , la matière du bloque ( alliage , fonte ,fer doux ) ????






si une ou des personne peuvent m aider merci d avance .
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
thierry 1968
Fiatagrinaute platinium
Fiatagrinaute platinium


Masculin Nombre de messages : 615
Date de naissance : 14/10/1968
Age : 48
Localisation : morbihan
Date d'inscription : 05/03/2012

MessageSujet: Re: bloque arriere fendu a la fixation trois point chape pdf   Mar 26 Avr 2016 - 13:51

bonjour

pour sortit la partie PDF il faut faire levier avec un pied de biche ou un démonte pneu entre le carter PDF et la transmission et faire attention que le levier de sélection PDF soit mis enclenché sur moteur pour évité que le manchon tombe dans la boite

voici quelque éclatées








a + Thierry
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jj
Fiatagrinaute Excellium
Fiatagrinaute Excellium


Masculin Nombre de messages : 1868
Date de naissance : 21/03/1953
Age : 63
Localisation : MILIZAC
Date d'inscription : 04/09/2012

MessageSujet: Re: bloque arriere fendu a la fixation trois point chape pdf   Mar 26 Avr 2016 - 16:14

Je t'ai mis mon avis dans la presentation et la manière de démonter

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jean85
Nouveau Fiatagrinaute
Nouveau Fiatagrinaute


Masculin Nombre de messages : 10
Date de naissance : 20/08/1978
Age : 38
Localisation : vendee
Date d'inscription : 26/04/2016

MessageSujet: merci pour toutes vos réponses   Mar 26 Avr 2016 - 19:54

une partie du bloque est démonté(totalement hs ) il  me reste l arbre pdf a sortir et il refuse le roulement du fond est en deux parties donc hs et derrière celui ci y a comme une pièce  qui bloque . y a t il une méthode a faire ou est on obliger de lever la cabine pour un axé par dessus. la commande du levier prise est a trois position avancement neutre et 540tr pas de commande pour le 1000tr juste un bouton poussoir entre la prise a cannelure et la platine de sortie du tracteur je suppose qu il faut une rondelle entre les deux pour l actionner .

n ayant pas un besoin de la pdf je veut enlever tout les pièces pdf et le le bloque complet arrière et le remplacer par une plaque acier de trois centimètres d épaisseur souder deux plaque pour le trois point avec 2 position comme a l origine et souder la chape d attelage réglable sur cette plaque en théorie en pratique a voir pour le cheminement de l huile  plus d arbre pdf et de roulement en haut donc passage de huile  .

j ais aussi a disposition un autre fiat 680 ou 780 aucune idée vu l état carrosserie y a plus rien vive la rouille ,toute ça carrière en ostréiculture  le démontage risque d être très galère , si la plaque d acier 3cm est possible , montage plus rapide et facile .

merci pour la réponse ,


Revenir en haut Aller en bas
Voir le profil de l'utilisateur
thierry 1968
Fiatagrinaute platinium
Fiatagrinaute platinium


Masculin Nombre de messages : 615
Date de naissance : 14/10/1968
Age : 48
Localisation : morbihan
Date d'inscription : 05/03/2012

MessageSujet: Re: bloque arriere fendu a la fixation trois point chape pdf   Mar 26 Avr 2016 - 20:45

bonsoir
 ton bloc arrière  est équipé du régime 540 et 1000 trm  et tu n'a pas la proportionnelle a l'avancement  vu les photo que tu nous montre


pour l'arbre il doit sortir vers l'arrière le seul circlips qui il y a sur l'arbre est derrière le roulement donc il ne gène pas





autrement une plaque de 30mm  je ne pense pas quel va bougé et il faudrait mettre des fer plat  sur champ a l'intérieur a l'horizontale  pour la renforcé

après il ne lui faut pas lui accroché de grosse charge derrière

a + Thierry
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jean85
Nouveau Fiatagrinaute
Nouveau Fiatagrinaute


Masculin Nombre de messages : 10
Date de naissance : 20/08/1978
Age : 38
Localisation : vendee
Date d'inscription : 26/04/2016

MessageSujet: merci a toi   Mar 26 Avr 2016 - 22:14

donc pdf 540 neutre 1000 tr ok .sur le schéma y a t il pas deux circlips av et après le roulement . y a une douille au bout de la cannelure de l arbre peut être elle qui bloc demain je ferais une autre tentative quand je tire un coup sec y a une pièce métal qui cogne sur le roulement peut être avec un cric.pour la plaque acier les fer plat a l intérieure a l horizontale très bonne idée.pour la charge a tracter une remorque pour le bois 7 stère et une benne 6t donc pas trop lourd a tracter . c est surtout la parti trois point qui doit être solide .modif d un monte botte arrière (4 rond baller de haut équipé d un parallélogramme )je supprime le bâti avec les deux pic botte et remplace avec un bati + potence de 1.40 de long avec trois réglage de crochet avec un rotator 1t et une petite pince a grume hydro .chargement dans la remorque bille de bois en 4m (pin maritime) mis en tas pour séchage + reprise de celui ci pour coupe en morceaux de 40cm a la bonne hauteur pour le tronçonner .voila a quoi est destiner mon fiat 680
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
thierry 1968
Fiatagrinaute platinium
Fiatagrinaute platinium


Masculin Nombre de messages : 615
Date de naissance : 14/10/1968
Age : 48
Localisation : morbihan
Date d'inscription : 05/03/2012

MessageSujet: Re: bloque arriere fendu a la fixation trois point chape pdf   Mar 26 Avr 2016 - 22:33

re

pour le roulement il y a qu'un circlips qui est derrière le roulement on le voit sur la photo



voici la nomenclature qui va avec le schéma



a + Thierry

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jj
Fiatagrinaute Excellium
Fiatagrinaute Excellium


Masculin Nombre de messages : 1868
Date de naissance : 21/03/1953
Age : 63
Localisation : MILIZAC
Date d'inscription : 04/09/2012

MessageSujet: BONJOUR   Mer 27 Avr 2016 - 9:45

Ton arbre sort comme cela : la difficulté vient qu'il est tordu
normalement le bloc sort avec l'arbre pour démonter les pignons 540 & 1000 tu as du passer beaucoup de temps
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jean85
Nouveau Fiatagrinaute
Nouveau Fiatagrinaute


Masculin Nombre de messages : 10
Date de naissance : 20/08/1978
Age : 38
Localisation : vendee
Date d'inscription : 26/04/2016

MessageSujet: bonjour   Mer 27 Avr 2016 - 15:33

l arbre est sorti , le manchon cannelure est sortie le roulement aussi et c est la clavette de commande a l intérieure du bloc qui a cassé et s est mis a tous bloquer dedans , l arbre ne sortait pas a cause : cannelure manchon imbriquer dans cannelure de l arbre . le manchon est équipé d une couronne donc la commande intérieure a 3 position c est en bas proportionnel a l avancement au centre neutre et en haut 540 tr donc pour la position 1000tr aucune commande ext sur le bloc ar juste un bouton poussoir qui pousse la fourchette et qui ressorts au centre de l prise de force a cannelure ext ??

ce weekend je ramène l autre tracteur et le démonte si identique je change toutes les pièces abimé un petit tour chez newholland et (je commande un roulement neuf , plaquette de frein a main et joint de trompette droit ) et la peut être qu il va retrouver ça fonction prise de force si pas identique a l intérieure je remonte juste le bloque ar vide .
MERCI A+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jean85
Nouveau Fiatagrinaute
Nouveau Fiatagrinaute


Masculin Nombre de messages : 10
Date de naissance : 20/08/1978
Age : 38
Localisation : vendee
Date d'inscription : 26/04/2016

MessageSujet: fiat 680 ok   Sam 30 Avr 2016 - 21:17

après une bonne journée de mécanique , le fiat 680 fonction et la prise de force aussi.
graissage toutes vidange faites , filtre changer ou nettoyé et plaquettes frein a main changées.reste juste deux interrogations .
- l huile de direction est vraiment très trouble (grisâtre ) ou est le bouchon de vidange , la purge du circuit n est t elle pas trop galère et le meilleur choix d huile (moteur ou hydraulique ) .

- quantité d huile pour pont et relevage sur la doc 44litre , après  35 litre , a la jauge je suis déjà au dessus du max  ????

il me reste juste le joint de trompette a faire et le roulement  donc (remis l ancienne huile filtré, et filtre nettoyé ) cette opération n est elle pas trop compliquée?

un grand merci au forum et aux personnes qui m ont répondu .
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
thierry 1968
Fiatagrinaute platinium
Fiatagrinaute platinium


Masculin Nombre de messages : 615
Date de naissance : 14/10/1968
Age : 48
Localisation : morbihan
Date d'inscription : 05/03/2012

MessageSujet: Re: bloque arriere fendu a la fixation trois point chape pdf   Sam 30 Avr 2016 - 22:40

bonjour ,

pour l'huile hydraulique de direction :

il faut défaire la durite qui par de la réserve à la pompe hydraulique   et de remplacé le filtre qui est dans la réserve  , pour la purge il suffit de tourné a droite et a gauche 2  a 3 fois  et refaire le niveau   et refaire la vidange 50 h plus tard  pour bien renouvelé l'huile

pour l'huile il faut mettre de l'huile moteur quantité approximatif  2 L ( 1.7 L )
faire attention que lui ne mousse pas ( autrement prise d'aire )


pour le joint trompette  il faut vidangé le pont  levé la cabine pour libéré les silentblocs de cabine  et avec l'aide d'une chèvre d'atelier soutenir la trompette  et retirer tous les boulons de la trompette et la sortir , puis sortir la vis en bout de l'arbre de roue , sortir le boitier réducteur  , sortir l'arbre de roue  remplacé le joint et faire le remontage en sens inverse




a + Thierry
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jean85
Nouveau Fiatagrinaute
Nouveau Fiatagrinaute


Masculin Nombre de messages : 10
Date de naissance : 20/08/1978
Age : 38
Localisation : vendee
Date d'inscription : 26/04/2016

MessageSujet: ok merci    Dim 1 Mai 2016 - 8:34

pour le filtre de direction totalement colmater donc tremper dans l essence et soufflé et vidange . vidange et filtre neuf dans +/- 50h.
pour le joint de trompette ça devrait le faire j espère .W40 sur les écrous de roue

et pour la quantité huile du pont relevage avec 35l je suis a 1 cm au dessus du max de la jauge
merci ,Thierry .A+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
thierry 1968
Fiatagrinaute platinium
Fiatagrinaute platinium


Masculin Nombre de messages : 615
Date de naissance : 14/10/1968
Age : 48
Localisation : morbihan
Date d'inscription : 05/03/2012

MessageSujet: Re: bloque arriere fendu a la fixation trois point chape pdf   Dim 1 Mai 2016 - 9:17

bonjour Jean

normalement tu doit etre a entre 40 et 44 L pour le pont et 10 L pour la boite , soit que tout n'a pas été vidangé et tu la fait tourné le tracteur et refaire le niveau après

voici la liste de ravitaillement 580 / 680 du manuel atelier



a + Thierry
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jean85
Nouveau Fiatagrinaute
Nouveau Fiatagrinaute


Masculin Nombre de messages : 10
Date de naissance : 20/08/1978
Age : 38
Localisation : vendee
Date d'inscription : 26/04/2016

MessageSujet: quantite dhuile pont    Dim 1 Mai 2016 - 10:27

la vidange a été total mit en vidange début de semaine et ayant ouvert tout le bloc ar et la trappe de visite frein a main j est tout évacué l huile , le filtre hydro a été démonté .
mon fiat n a pas de réducteur en bout de pont et sur la doc y a relevage pont frein réducteur latéraux .
au bouchon de niveau sous le tracteur a 30 litre d huile dégueule et a la jauge quasi max donc remit 5l , après démarrage petit tour laisser reposer et le niveau jauge 1cm au dessus du max (pas de réducteur latéraux)je verrais çà après le joint de trompette (filtre et huile neuve .
pour la boite de vitesse 12l pour être au niveau bouchon .
A+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jj
Fiatagrinaute Excellium
Fiatagrinaute Excellium


Masculin Nombre de messages : 1868
Date de naissance : 21/03/1953
Age : 63
Localisation : MILIZAC
Date d'inscription : 04/09/2012

MessageSujet: BONJOUR   Dim 1 Mai 2016 - 11:23

Les réducteurs latéraux ont la meme huile que le pont et le relevage
le tableau fait état des DT (4 roues motrices)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
thierry 1968
Fiatagrinaute platinium
Fiatagrinaute platinium


Masculin Nombre de messages : 615
Date de naissance : 14/10/1968
Age : 48
Localisation : morbihan
Date d'inscription : 05/03/2012

MessageSujet: Re: bloque arriere fendu a la fixation trois point chape pdf   Dim 1 Mai 2016 - 12:43

RE

JJ tu sais comme moi que la différence entre un 2RM et 4RM la différence n'est pas énorme le boitier de transfert n'est pas volumineux voici le tableau d'entretien

après tout dépend de quel boite il est équipé




a + Thierry
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
alain81
Nouveau Fiatagrinaute
Nouveau Fiatagrinaute


Masculin Nombre de messages : 14
Date de naissance : 18/12/1968
Age : 47
Localisation : Tarn
Date d'inscription : 08/04/2016

MessageSujet: Boîtier fendu    Sam 14 Mai 2016 - 13:38

Bonjour,comment une telle pièce peut se fendre ainsi,je pose la question pour ma culture personnelle,car en général c'est étudié pour etre tres résistant non?
